 电动机 >>  ZZJ-800系列直流电机 >> 详细说明


    产 品 说 明

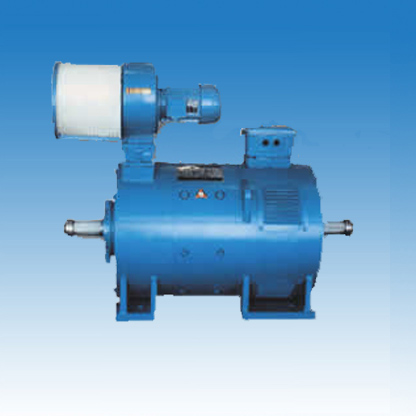

ZZJ-800系列 轧机辅传动用直流电动机
一.特点和用途:
ZZJ-800系列 轧机辅传动用电动机是我公司主要产品,是参照国际电工委员会IEC-34-13《轧机辅传动电动机》标准制造的,是钢铁工业的重要动力设备,在工作环境恶劣的场合下,能经受频繁的起动,制动频繁的可逆转,重复大的过载转矩,主要使用于工作辊道,压下装置,活套张力辊,剪切机,钳吊吊机等设备上,是ZZ/ZZK,ZZY,ZZJO,ZZJ2等系列电机的更新替代产品。
本系列电机为圆形结构,散热良好,使用于整流器供电,能承受脉动电流与电流急剧变化(负载变化)之工况,且换向良好。
本系列电机保持600系列的外形安装尺寸,而功率等级比600系列提高一级,与国际先进水平相当。
电机绝缘等级为F级,采用可靠绝缘结构及浸渍工艺,保证绝缘性能稳定和良好散热。
电机适应直流发电机组供电,亦适应于静止整流电源供电,当整流电源按三相全控桥式线路连接时,可不用滤波电抗器能长期良好地运行。

电机型号含义
         Z  Z  J     -  8         1  0









轧机辅传动用电动机  系列代号  电机机座号

3.1技术数据表中的数据应按下列使用条件工作
 a.海拔不超过1000米
 b.周围空气温度为零下30度到40度之间
 c.工作环境不应含有酸性,碱性或其他对绝缘有腐蚀作用的气体
 d.电机工作制有外通风式连续工作制(S1),全封闭式短时工作制S2,全封闭式断续周期性工作制S3(负载持续率FC=30%)
e.电机电枢回路和励磁回路可由静止整流电源供电,也适应由直流发电机供电。
f.本系列电机性能均符合GB5227-85《轧机辅传动直流电动机》
3.2电机标准额定电压为220v,440v,其他电压等级亦可与我公司协商。
3.3电机的额定转速应根据电机的特性符合技术数据表中的规定,额定电压为220v的电动机应能进行增压调速。
3.4电机在由无明显脉动的直流电源(即以旋转发电机作电源)供电,电动机在额定输出功率和规定工作制下运行,且环境空气温度不超过40℃,各种绕组的温升用温度计法测量时不超过75K或用电阻法测量时不超过110K,换向器的温升用温度计法测量不超过85℃。
3.5 通风式连续工作制(S1)或全封闭式短式工作制(S2)1h时限的复励直流电动机其励磁安匝比约为50%他(并)励安匝和50%串励安匝。
3.6 通风式连续工作制(S1)或全封闭短时工作制(S2)1h时限的直流电动机其最大转速调整率不超过如下规定。


基本转速与额定转速之比%
最大转速调整率%
100
     15
200
     20
300
25

3.7 电机在规定的运行期间内,以冷态满载的转速变化,外通风式的直流电动机不超过额定转速的15%,全封闭式的直流电动机不超过额定转速的20%。
  在正常运行温度,额定满载,额定电压和额定电流情况下,电动机的转速容差不高于或低于额定转速的7.5%。
3.8 ZZJ-810 电机及以上各个电机都带有补偿绕组。
3.9 电机提供有接地标注的接线柱。

四.电机的结构简介
4.1 电机的防护及安装结构形式
a 整个系列防护形式:
 全封闭式为 IP44
  通风式为 IP23
b 安装方式符合国际GB997-81规定为IMB3,如其他安装方式可与我公司另行协议。
4.2 冷却方式:
  全封闭电机有外壳表面自然冷却的IC0040和由本身传动的内风扇驱动空气冷却的IC0041两种。
通风式电机有管道进风,自然出风的IC17和管道进风,管道出风的IC37及装有独立鼓风机的IC16三种。
 各机座号所需的冷却风量为(见表)

机座号
外通风式连续定额时空气流量M3/S
802A
0.052
802B
0.052
802C
0.076
803
0.094
804
0.12
806
0.16
808
0.20
810
0.25
812
0.35
814
0.42
816
0.57
818
0.75

4.3 出线盒的位置,以主动传端视之,在机座右侧,如需左侧或上方与我公司另行协议。
4.4 电机可配带测速发电机及附件与付传动端
4.5 电机为双锥度轴伸,其标准锥度为1:10,如需要锥度轴伸锥度为1:9或电机总长有所变动与我公司另行协议。
4.6 电机的传动为弹性联轴器联接,机组配合须小心为准。

五.订货说明
 5.1 订货前,请先查阅产品目录,明确产品的型号规格等数据。如所需品种,规格等数据与目录中有出入,请即与我公司联系,如有特殊要求,请事先提出具体而明确的要求,与我公司有关部门协商,经同意后签订合同与试制协议。
5.2 订货时请注明电机型号,功率,电压,转速,工作制,结构类型,冷却方式,励磁方式,励磁电压,出轴,出线盒位置,以及附件,备品等名称。
5.3 如使用环境特殊,需要湿热型,原型号后面请注明“TH”。
